长寿命不极化电极

使用说明书

最新的试验证明新型免维护不电极完全满足野外各种应用（测试结果报告）

 þ 适用于：激发激化测量、可控源大地电磁测深、（长周期）大地电磁测深、自然电位、

            常规电阻率法以及要求高精度电位测量的各种应用

 þ 规格齐全：直径为3cm、5cm、7.5cm、10cm等多种规格，并可定制

 þ 性能可靠：极差<2mV、漂移<±0.1mV/24小时(盐水中)、内阻<50W、使用寿命长>3年、维护简单

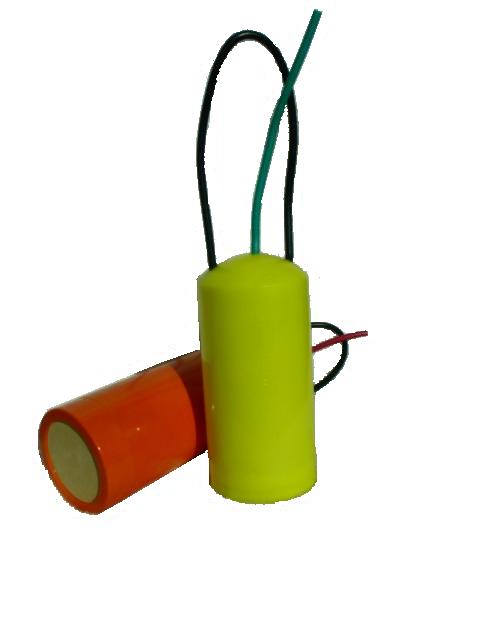

新型完全免维护不极化电极(NP-50-LX)

特点：一次成型，接线方便，最新科技，性能可靠。

参数性能：f=50mm，

         更小的极差（<±0.5mV）

         重量约 0.25 Kg

         醒目的红、黄色，便于布极。

免维护：使用时，只需要在极坑中浇上盐水，埋上电极即可。

        使用后，只需要用塑料袋密封保存即可。

适用范围：适合常规电法、大功率激电、自然电位观测 、可控源、大地电磁测深以及埋入地下长期研究等观测使用。

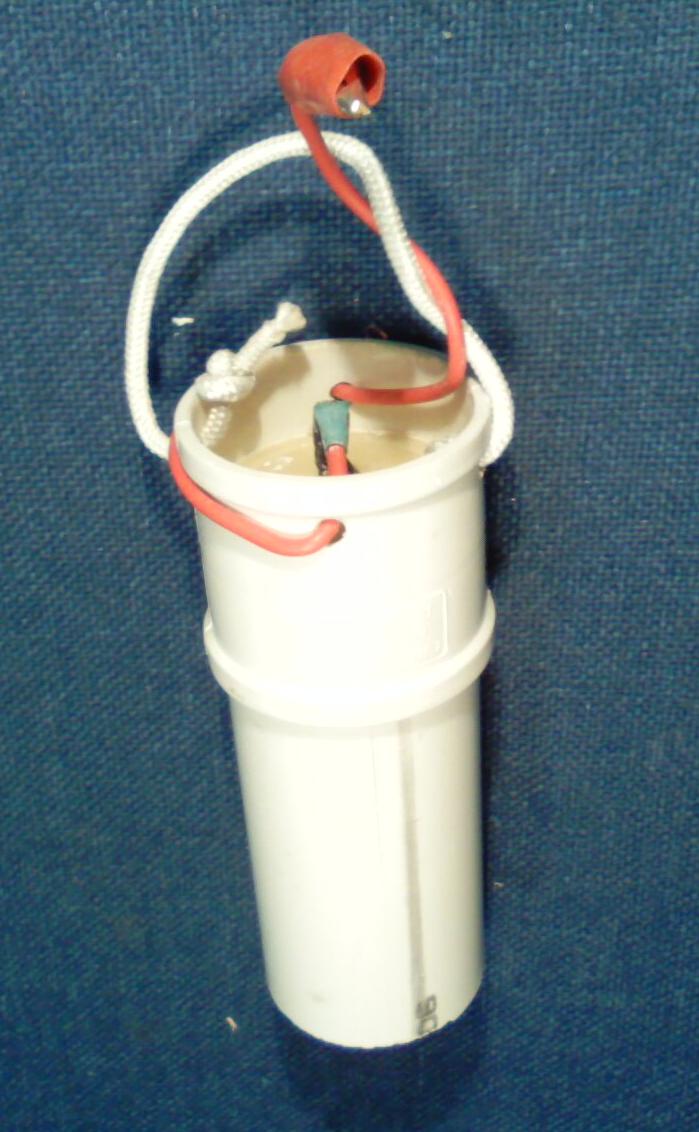

普通固体不极化电极

NP-50,NP-30

f=30、50mm

适合常规电法、大功率激电、自然电位观测等

NP-75

f=75mm

适合可控源、大地电磁测深等

普通固体不极化电极保养说明

 1 准备容器，其中注入适量饱和盐水，将电极底部浸入盐水中，浸入深度以2~3CM为宜，并将电极夹夹在一起；

2 定期检查盐水，禁止电极底部干露在空气中；

3 使用时，在同一个容器中，任意挑选两个电极配对使用。挑选原则是，数字万用表测量浸泡在盐水中的两电极电位差，以<2mV者为合适的组合；

4 使用后，一定要将容器中所有电极夹在一起。长度不够，可以用辅助导线连接。

注意：

1 在挑选电极时，一定要使用数字万用表，不能使用模拟表。

2 使用前，禁止测量电极的电阻。

3 电极夹不能浸泡或者沾湿盐水，否则应立即擦干。严重者，应更换电极夹。

不极化电极的野外使用方法

1 在指定的电极位置用带平头铲的小锤刨出电极坑，以见到湿润新鲜土为宜；

2 将固体不极化电极底部向下垂直放置在电极坑中部，用力平稳按下电极，使之与土壤密切接触。注意按下后不要晃动；

3 如果需要长时间观测，需要用土将电极周围埋密实。如果是短时间测量，比如中梯扫面，按下不动即可；

4 如果工区处于旱季，表层土很干燥，必须先在电极坑中浇水后再按下电极进行测量.

注意：

1 对于免维护不极化电极，在野外禁止直接测量接地电阻。否则，至少需要2-3小时的恢复时间。

2 如果需要通过测量电阻了解电极的状态，可以通过测量连接好的电极间交流电位差或者直流电位差（即自然电位）判断测量回路的连接好坏。

3 如果需要测量电极内阻，请提前一天测量，然后短路后放盐水中恢复到不极化状态。

欢迎选用，并提出宝贵意见！
